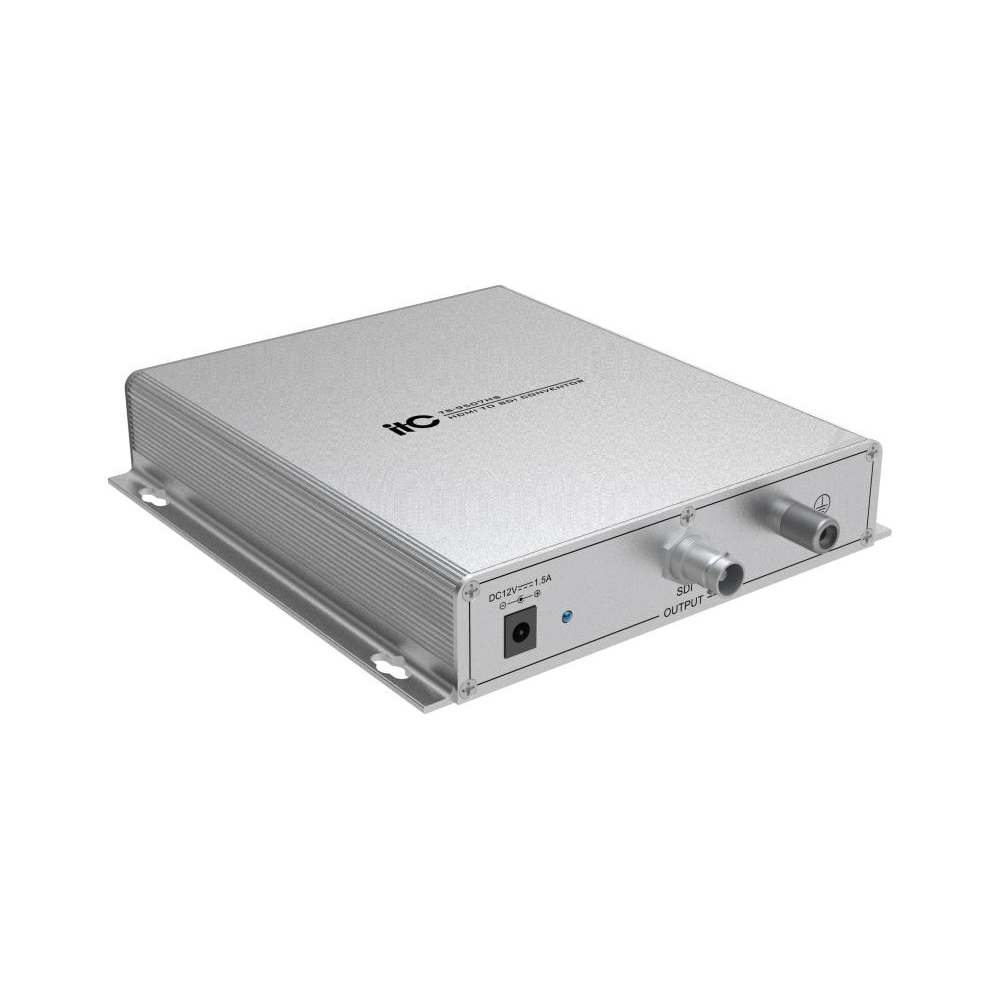

ITCTS-9507SH Конвертер интерфейсов SDI-HDMI

ITCTS-9507SH Конвертер интерфейсов SDI-HDMI

ITC TS-9507SH Конвертер интерфейсов  SDI вход -  выход HDMI.
Продукт предназначен для преобразования сигналов одноканальных последовательных интерфейсов цифровых компонентов высокой четкости (HD-SDI, 3G-SDI и SD-SDI) в сигналы HDMI. Устройство интегрировано с приемником SDI и модулятором HDMI, который может легко преобразовывать сигнал SDI в сигнал HDMI. Гарантия 24 месяца.


Рекомендованная
розничная цена
33 976,80 руб.

Характеристики
Комплектация
Файлы

Спецификация

Модель

TS-9507SH


Выходной сигнал

Порт

 Разъем BNC с внутренним портом

Усиление


0 дБ

Стандарт

 SMPTE 292M,SMPTE 259M,SMPTE 242M,ITU-RBT.601,ITU-RBT.1120

Режим передачи данных
8 или 10 бит

Уровень входного и выходного сигнала


0,80 Впик-пик +/- 10%

Входное и выходное сопротивление


75 Ом

Максимальное расстояние передачи

 100 метров

HDMI-выход

Поддерживаемые протоколы

 HDMI1.3a, HDCP1.3, EDID1.4

Пропускная способность пикселя

 225 МГц

Пропускная способность интерфейса


3,25 Гбит/с

Интенсивность сигнала

 T.M.D.S. +/ - 0.4vpp

Минимальный/максимальный уровень

 T.M.D.S. 2,9В/ 3,3В

Сопротивление

 Дифференциальное 100 Ом

Поддержка входного разрешения


800X600 при 60 Гц, 1024X768 при 60 Гц,
1280X720 при 60 Гц, 1280X800 при 60 Гц,
1280X1024 при 60 Гц, 1366X768 при 60 Гц,
1440X900 при 60 Гц, 1600X900 при 60 Гц,
1920X1080p при 60 Гц

Управление последовательным портом

Порт

 Phoenix

Скорость передачи данных

 9600 бит/с

Физические характеристики



Рабочая температура

 -20℃~ +70℃

Влажность окружающей среды

 Относительная влажность 20%~80%, без конденсата

Потребляемая мощность

 DC12 В 1,5 А

Максимальная потребляемая мощность

 6 Вт

Размер

 163x156x32 мм

1) 9507SH - 1 шт.
2) Руководство пользователя
3) Блок питания - 1 шт.

Техническое описание ITC TS-9507SH (0.44 Мб)

Техническое описание ITC TS-9507SH (0.49 Мб)

Руководство пользователя ITC TS-9507SH (0.47 Мб)
